L'idea

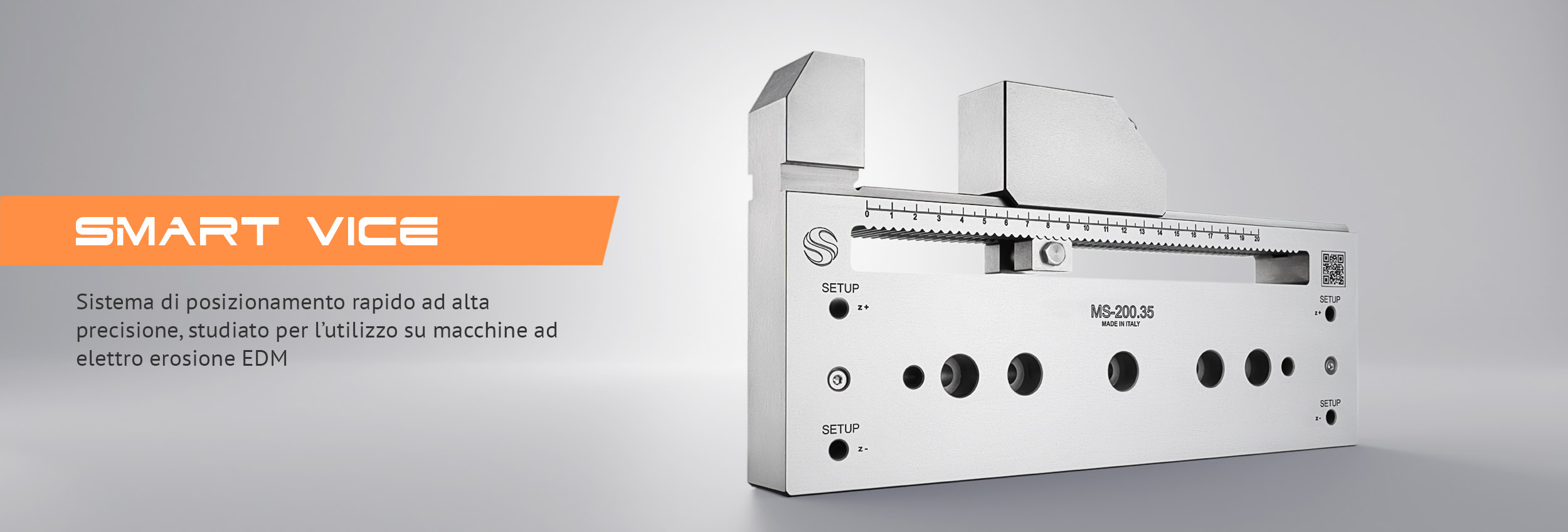

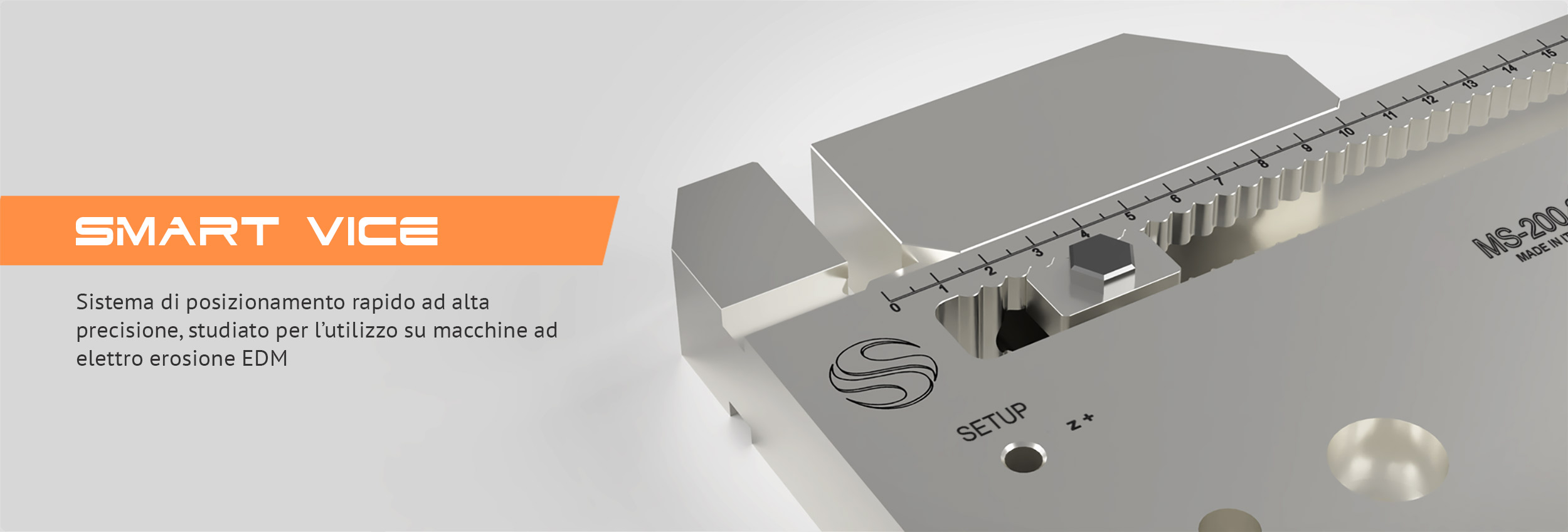

In tutto il mondo, numerosi utenti di macchine per erosione si affidano a SMARTVICE. Ciò è dovuto a ragioni importanti; infatti, questo sistema rappresenta molto più di un semplice dispositivo di serraggio.

L'innovativo sistema a corsoio mobile di queste morse permette un serraggio più rapido e preciso rispetto ai tradizionali sistemi in commercio. Il semplice ed intuitivo sistema di regolazione permette un rapido aggiustamento del pezzo.

Grazie ai nostri elementi di serraggio otterrete un risparmio di tempo che accrescerà notevolmente la competitività della vostra azienda.

Precisione e velocità in 3 step

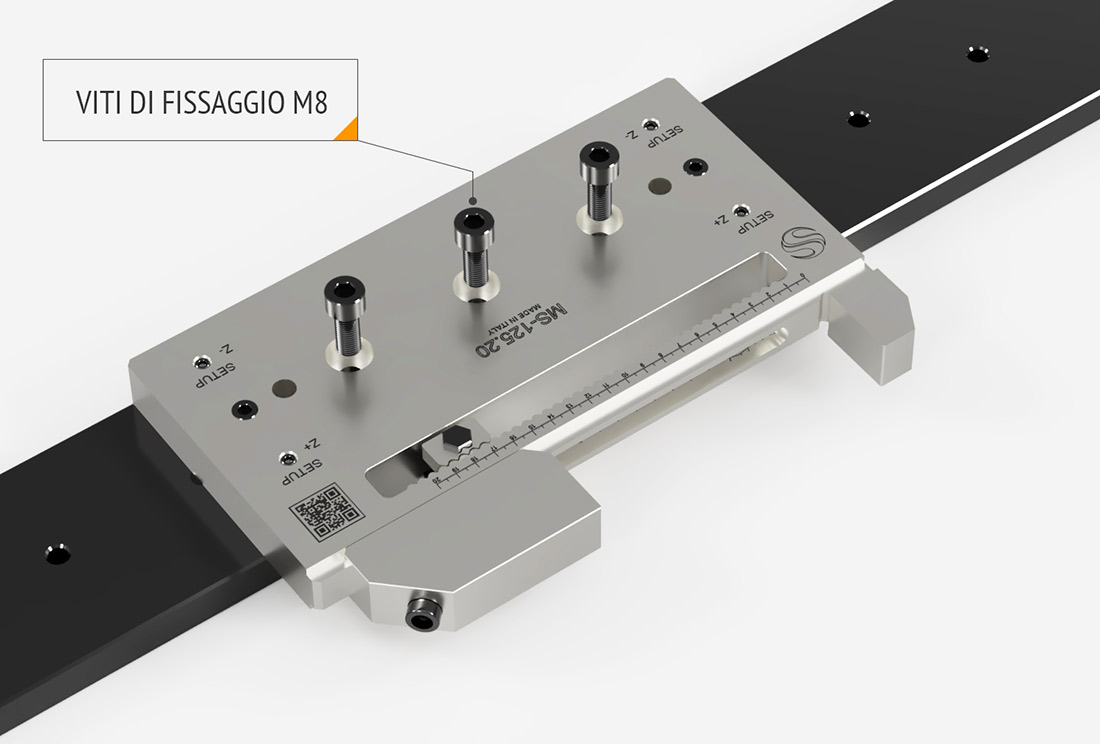

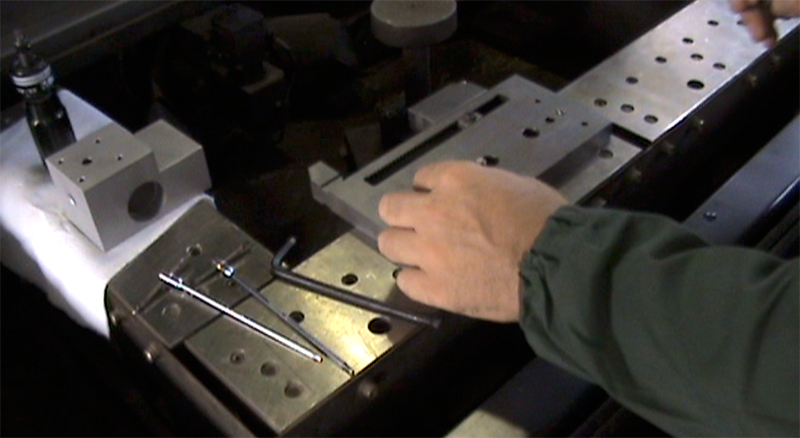

Step 1 Posizionamento

Posizionare la morsa sulla banchina della macchina, avvitare le viti M8 avendo l’accortezza di non serrarle completamente.

Video tutorial step 1

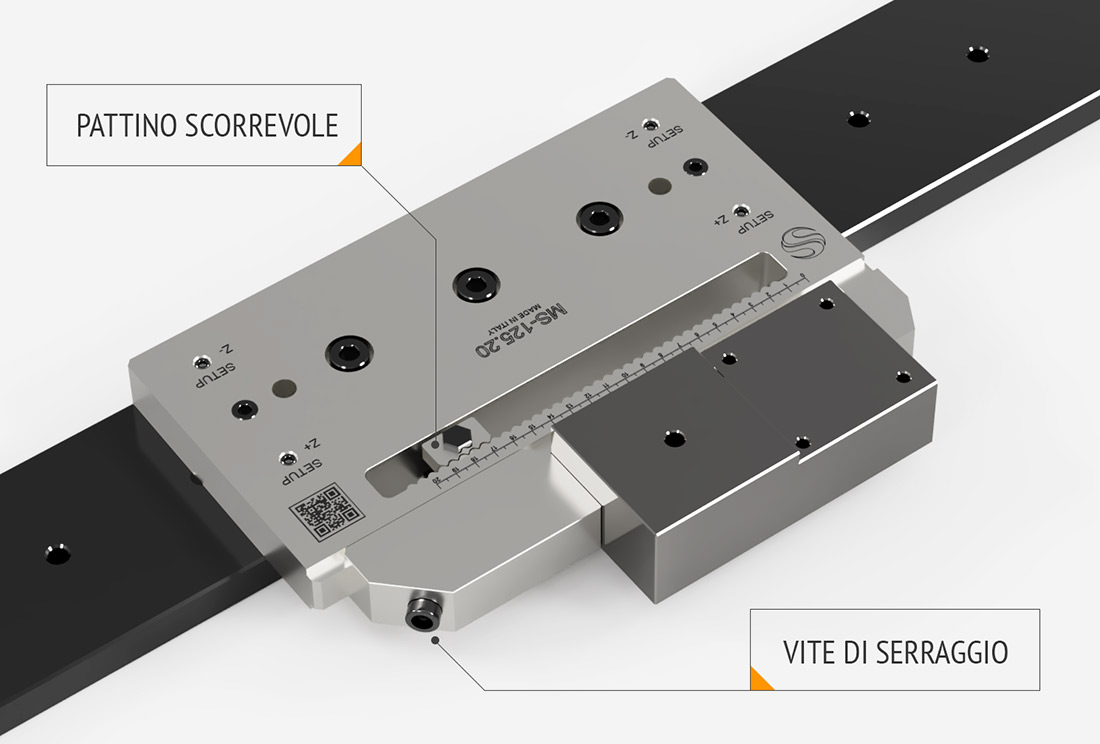

Step 2 Fissaggio

Fissare il pezzo da lavorare facendo scorrere la ganascia fino al contatto, fare aderire i due pattini dentati nelle apposire sedi e serrare la morsa attraverso la vite di fissaggio.

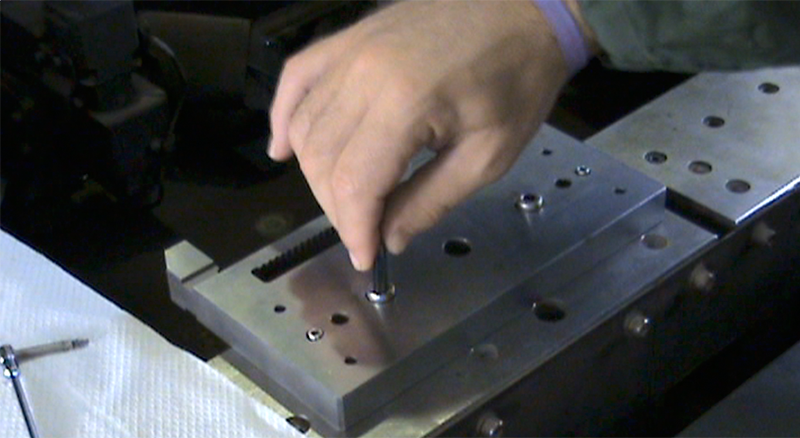

Video tutorial step 2

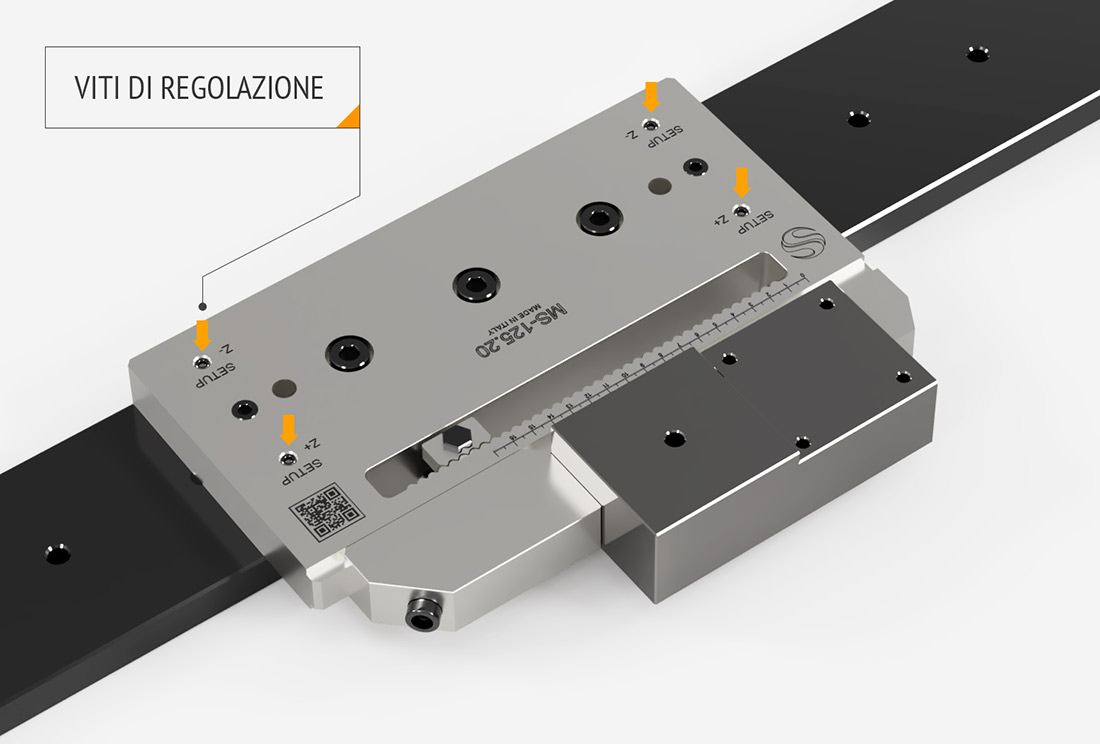

Step 3 Livellamento

Per la posizione perfettamente ortogonale del pezzo intervenire regolando gli appositi grani M6 ed infine serrare la morsa alla banchina tramite le viti M8.

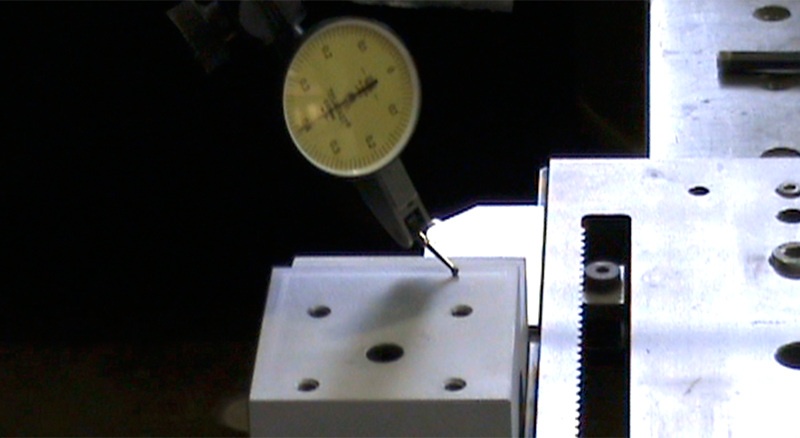

Video tutorial step 3

Specifiche tecniche

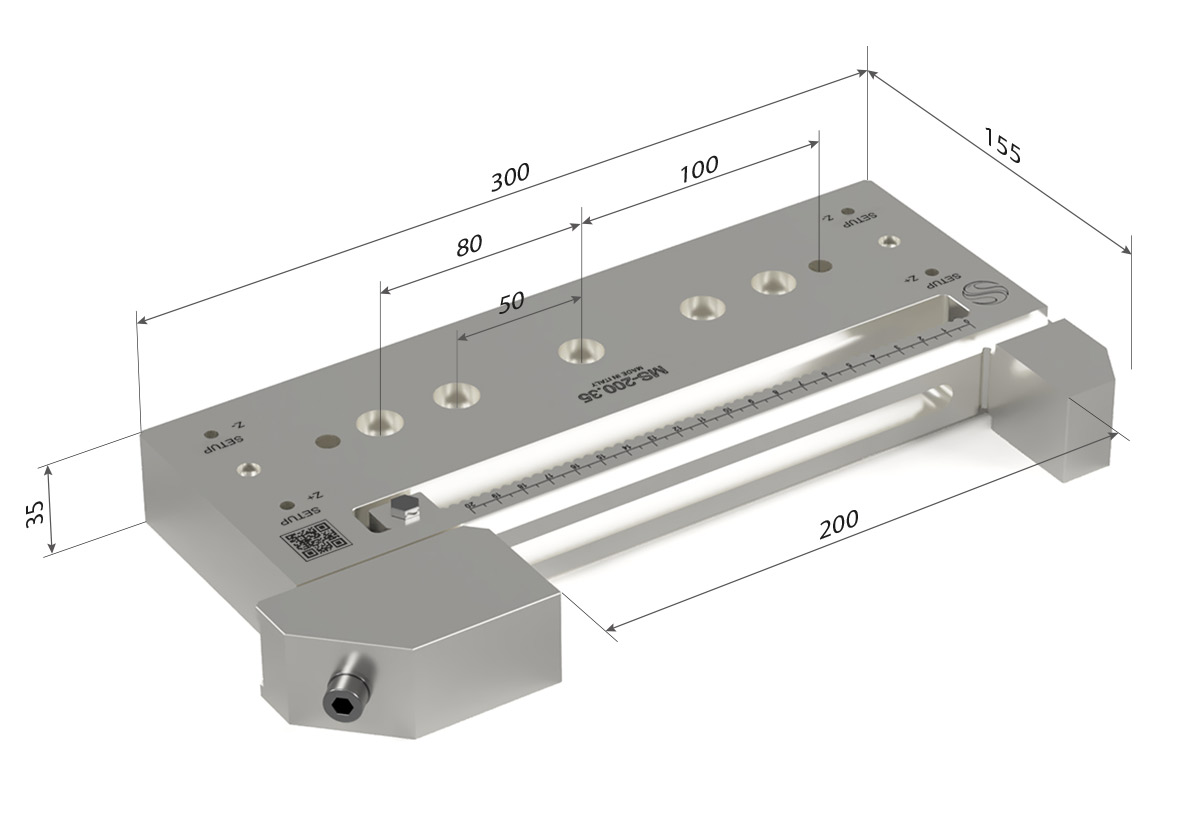

MS-200.35

  • Codice articolo: MS.200.35
  • Serraggio Massimo M8: 12NM
  • Peso massimo del pezzo: 12Kg
  • Parallelismo: 0.01
  • Ortogonalità: 0.005

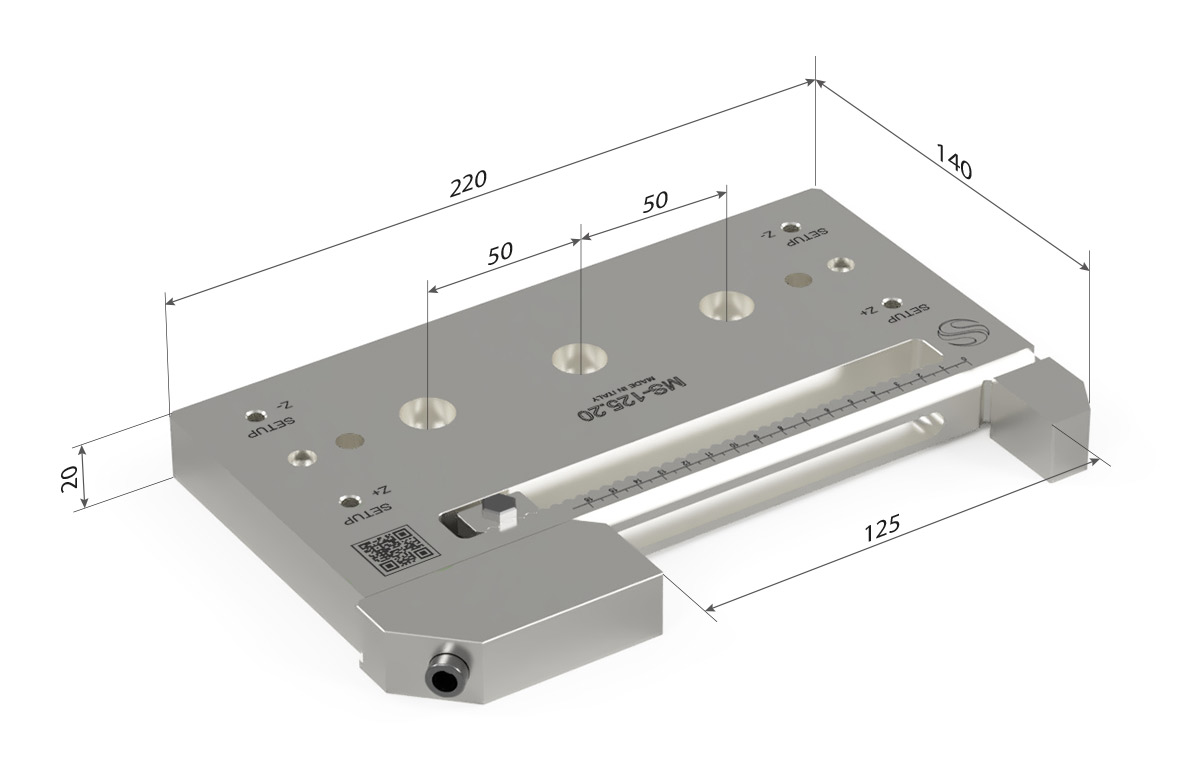

MS-125.20

  • Codice articolo: MS.125.20
  • Serraggio Massimo M8: 7NM
  • Peso massimo del pezzo: 7Kg
  • Parallelismo: 0.01
  • Ortogonalità: 0.005

STF-160

  • Codice articolo: STF-160
  • Serraggio Massimo M8: 12NM
  • Peso massimo del pezzo: 3Kg
  • Parallelismo: 0.01
  • Ortogonalità: 0.005
